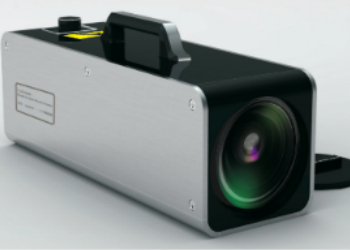

产品名称:大口径 波前分析仪
产品类别:波前分析仪

产品详细:



我们的产品基于夏克-哈特曼专利技术, 能够测量光束位相和振幅(光强)的分布情况,提供被测波面的误差数据(PV,RMS)以及波面二维/三维图。 给出被测系统的光学特性参数(如:  点扩散函数PSF、M平方、 调制传递函数MTF、和Zernike像差系数等)。



主要特点:

      ●  我们专利的”动态点追踪/定位算法” 保证了极高动态范围

       ●  特有的校准技术和极高的微透镜阵列质量, 确保了极高的波前绝对测量精度, 用户无需参考光源再校准

       ●  能够同时、实时测量相位与强度

       ●  抗环境干扰 (震动, 气流, 温度)能力强



应用:

       ●  常规光学元件面形检测  (平面, 球面, 透镜)

       ●  非球面光学元件检测

       ●  大口径高精度光学元件检测

       ●  光学系统波前像差检测

       ●  激光光束波面/强度检测

       ●  激光光束性能检测

       ●  平行光管/望远镜系统的检测与装调

       ●  主动光学与自适应光学



性能指标:

       ●  测量波长: 紫外, 可见光全波段到红外

       ●  测量口径: Φ50mm~Φ300mm可定制

       ●  测量精度: λ/100 ~ λ/1000 RMS

       ●  动态范围: 最高可达1500λ

       ●  空间分辨率: 256 ~ 16384个采样点

       ●  速度: 最高可达950Hz



软件功能:

       ●  采集模式: 连续, 单次抓拍, 序列采集, 脉冲同步

       ●  波前重构模式: Zonal, Zernike多项式, Legendre多项式

       ●  波前测量模式: 绝对, 相对

       ●  波前/强度分布显示: 二维, 三维

       ●  计算M2 , 分析光束发散特性

       ●  测得Spot diagram, PSF和Strehl ratio, 用于分析光束聚焦特性

       ●  计算MTF, 分析成像系统

         ●  可通过网线或WIFI进行远程控制

         ●  其它功能…
