产品名称:HASO4 波前传感器
产品类别:波前分析仪

产品详细:

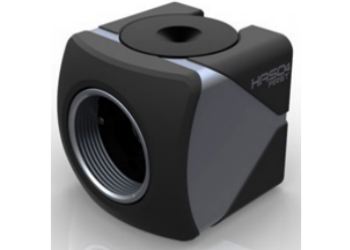

HASO4 FIRST 波前传感器 基于Hartmann-Shack技术。能够同时对相位和强度进行绝对测量。测量快速、准确,集成化设计使之体积十分小巧,对环境震动不敏感,是工业领域与科研领域的理想选择。



我们独特的出厂校准,先进的软件和高质量的微透镜阵列保证了HASO4 FIRST优于任何竞争对手的性能



HASO4 FIRST 采用USB3.0接口,通过软件设置,用户可以在普通模式100Hz和高速模式165Hz下使用。



产品特点:

    ●  λ/100 绝对测量精度,同时保证400λ的动态范围

    ●  专利的波前算法保证在任意激光强度分布下波前测量精度不变

    ●  能够测量64项Zernike系数,每项系数测量精度优于2nm rms

    ●  可以直接测量发散光或会聚光的波前

    ●  可以测量PST、MTF、M2、和Strehl ratio等参数



应用:

    ●  激光波前/强度检测

    ●  自适应光学, 如: 高能量激光; 多光子显微镜; 激光通讯

    ●  光学元件或光学系统像差分析

    ●  平行光管,望远镜系统的装调



性能指标:

Operating mode

Full resolution

High speed (option)

Aperture dimension

3.6 x 4.6 mm²

1.8 x 1.8 mm²

Number of microlenses

32 x 40

16 x 16

Tilt dynamic range

> ± 3 ° (≈ 400 λ)

> ± 3 ° (≈ 200 λ)

Focus dynamic range

± 0.018 m to ± ∞ (≈ 350 λ)

± 0.018 m to ± ∞ (≈ 100 λ)

Repeatability (rms)

< λ/200

< λ/200

Wavefront measurement accuracy in absolute mode (rms)1

~ λ/100

~ λ/100

Spatial resolution

~ 110 μm

~ 110 μm

Maximum acquisition frequency

100 Hz

165 Hz

External trigger

TTL signal

TTL signal

Custom wavelength calibration

Chosen in the 400-1100 nm range

Chosen in the 400-1100 nm range

Dimensions / weight

42 x 42 x 42 mm / 150 g

42 x 42 x 42 mm / 150 g

Working temperature

15 - 30° C

15 - 30° C

Interface / Power supply

USB 3.0 / 2.7 W via USB

USB 3.0 / 2.7 W via USB

Operating system

Win XP, Win 7 (x86/x64)

Win XP, Win 7 (x86/x64)

(1) wavefront as seen by the sensor.

(2) difference between the real wavefront and a reference wavefront obtained in similar conditions (5 λ of shift max).
